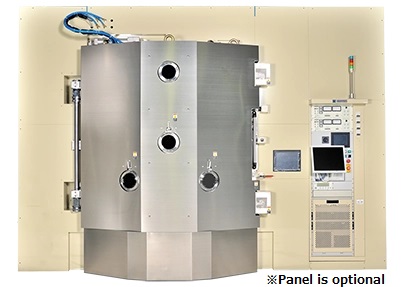

真空蒸镀设备
Mega-Sapio 1700
（SGC-MS1700i）
提高生产量，
实现1台设备具备2台设备的生产性能
和以往的Sapio1700设备相比，进一步实现了“缩短排气工程”、“缩短镀膜工程”、“缩短泄气工程”、“设备稳定运作”4点。在控制系统上使用了无线温控仪来高精度控制镀膜过程。是安装面积和以往的Sapio1700设备相同，但生产量达到2倍的量产型设备。
用途·应用例
在树脂基板上镀防止反射膜
产品例
面相智能手机的拍摄镜头
特点
- 1. 生产量2倍（生产节拍时间1/2，设备占地面积和以往设备相同）
- 2. 成本优势（单片镜片的生产成本降低，电力消耗降低）
- 3. 以往设备可进行改造（可将以往的Sapio1700系列改造为 MS(Mega-Sapio)系列）
性能
排气工程
・高效节拍时间规格
采用新型排气，加热机构
镀膜工程
・高速率蒸镀规格
无线温控仪
采用新型离子源机构
泄气工程
・采用新型泄气机构
设备稳定运转
・采用运作监控系统EPIoT
| 性能比较 * 以Sapio1700为基准 | ||
|---|---|---|
| 对比项目 | Sapio 1700 | Mega-Sapio 1700 |
| ①Lens搭载量 | 1 | 1 |
| ➁生产节拍 | 1 | 0.48 |
| ③生产量 * ①/② |
1 | 2.08 |
| ④单位面积 生产性 * 37㎡ |
1 | 2.08 |
| ⑤镀膜再现性 | ◎ | ◎ |
| ⑥消费电力 * 单位生产量相关 |
1 (42kW×1.5h= 64.7kW) |
0.62 (55kW×0.7h= 39.6kW) |

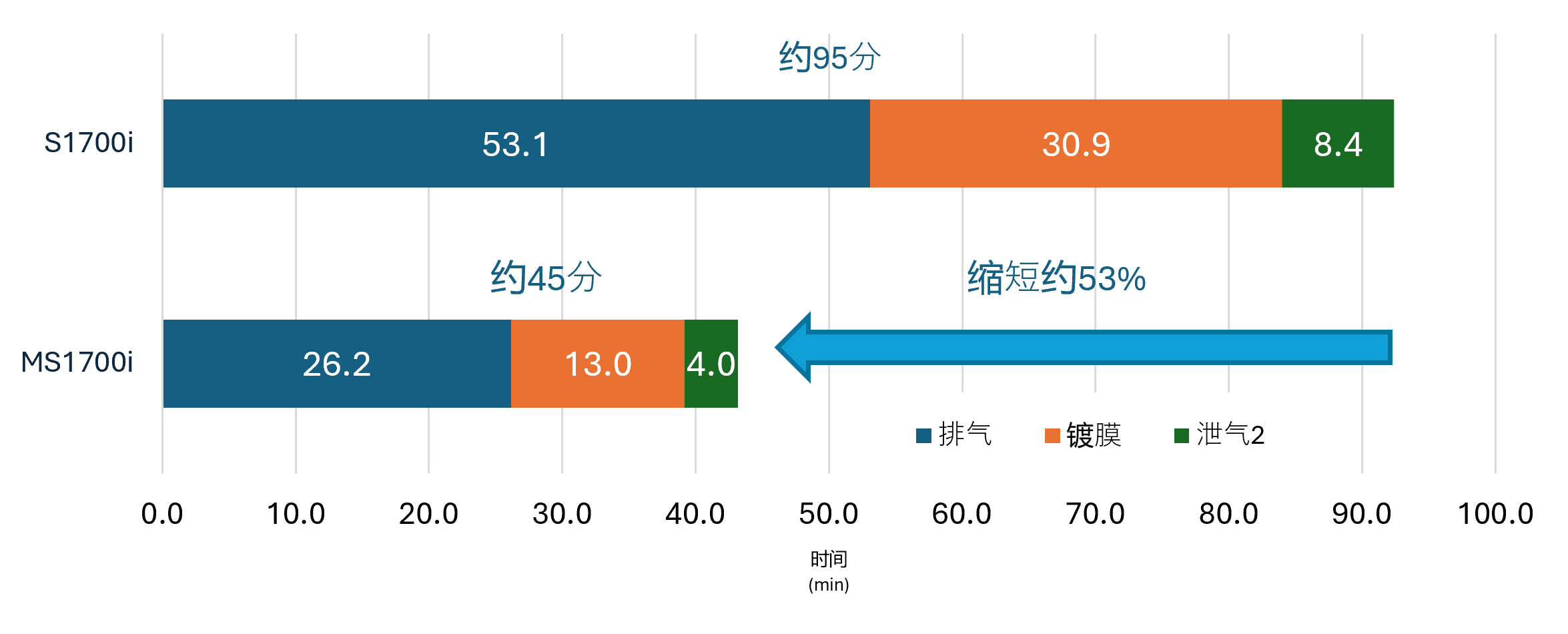

满载树脂镜片的情况下，生产节拍时间可缩短约53%
* 这是特定条件下的参考数据，并非保证值。

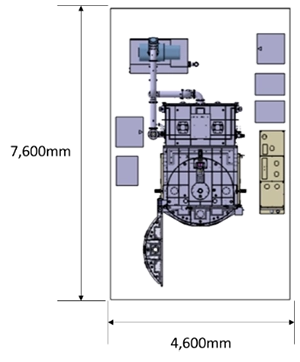

设备安装参数
| 安装面积 | W (mm) | D (mm) | H (mm) | Weight (kg) |
|---|---|---|---|---|
| 设备主体 | 2,670 | 3,200 | 3,020 | 6,700 |
| 操作盘 | 625 | 2,160 | 2,385 | 650 |
| 电子枪电源 | 570 | 760 | 1,545 | 370 |
| 真空泵组件 | 900 | 1,491 | 1,298 | 1,200 |
| 迈斯纳陷阱冷冻机 | 780 | 710 | 1,710 | 400 |
规格
| 排气泵 | 26inch DP×2，RP，MBP，双冷阱 |
|---|---|
| 电源容量 | AC200~220V/约134.3kVA |
| 真空槽 | Φ1,700mm |
| 所需水量 | 约8.16m3/Hr |
| 所需压空 | 0.5～0.7MPa |
