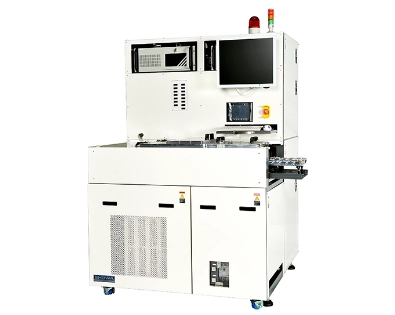

周波数調整装置Frequency Adjustment Equipment
周波数調整装置とは
周波数調整装置は、主に水晶振動子やSAWフィルタ（表面弾性波フィルター）といった共振デバイスの周波数特性を、精密に目標値に合わせ込むための装置です。通信機器、時計、家電製品など、正確な周波数が必要とされるあらゆる電子機器の性能を支える重要な装置です。
技術的な特徴とメリット
周波数調整装置は、多くの場合、レーザートリミング技術を応用しています。水晶振動子などの表面に堆積された電極膜の一部をレーザーで除去することで、共振周波数を微調整します。
- 高分解能な周波数調整: ヘルツ単位での極めて精密な周波数調整が可能です。
- 非接触かつダメージレス: レーザー加工により、振動子本体に物理的なストレスを与えることなく調整ができます。
- 高速・自動化: 大量生産ラインにおいて、高速かつ安定した周波数調整を実現し、生産効率を向上させます。
- 製品の高性能化に貢献: 通信の安定性、時計の精度、デジタル信号処理の正確性など、最終製品の性能向上に直結します。
- ばらつきの補正: 製造工程で生じる個体差を吸収し、製品の均一性を確保します。
用途例
- 水晶振動子製造: 発振周波数の精密調整
- SAWフィルタ製造: 帯域幅、中心周波数などの特性調整
- 無線通信機器: 携帯電話、Wi-Fiモジュール、基地局の周波数安定化部品
- GPSデバイス: 高精度な位置情報取得のための周波数基準
- 高精度時計: 時間精度を保証するための周波数調整
- 各種センサー: 共振周波数を利用したセンサーの感度調整
