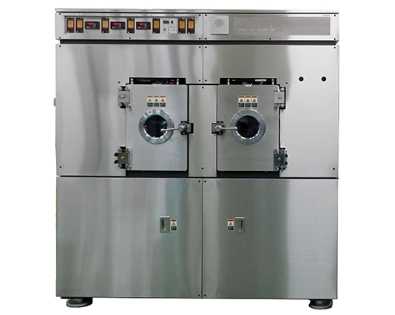

エッチング装置は、基板上の薄膜を化学的または物理的に除去し、微細なパターンを形成する装置です。半導体デバイスやMEMS(微小電気機械システム)製造におけるリソグラフィ工程と並び、回路パターンを形成する上で極めて重要な役割を担います。

エッチングには大きく分けて「ウェットエッチング」と「ドライエッチング」があります。

  • ウェットエッチング: 薬品(酸やアルカリ溶液)に浸漬して膜を除去する方法です。装置が比較的安価で大面積処理に適しますが、異方性が低く、微細加工には不向きな場合があります。
  • ドライエッチング: 真空中でプラズマや反応性ガスを用いて膜を除去する方法です。
  • プラズマエッチング: 高密度プラズマにより、異方性が高く、微細なパターン形成が可能です。半導体製造の主流です。
  • RIE(反応性イオンエッチング): プラズマ中のラジカルとイオンの複合効果を利用し、さらに高精度な異方性エッチングを実現します。エッチング装置は、ナノメートルスケールの微細加工を可能にし、高集積な電子デバイスの製造に不可欠な技術です。高い選択性(必要な膜だけを除去し、下層やレジストを傷つけない特性)と均一性が求められます。

  • 半導体デバイス: シリコン基板のパターン形成、配線溝形成、コンタクトホール開口、ゲート形成
  • MEMS: 微細な構造物(センサー、アクチュエーター)の形成
  • FPD(フラットパネルディスプレイ): 配線パターン、画素形成
  • プリント基板: 配線形成
  • 光デバイス: 光導波路、回折格子
