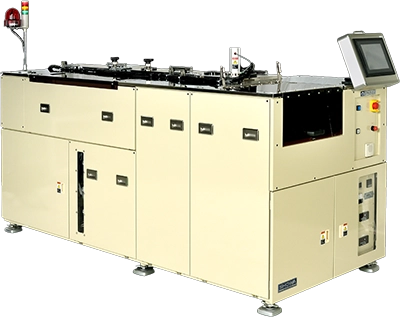

로드록 방식 스퍼터링 장치
SPH-2500T-Ⅱ
두 종류의 박막을 양면에 동시 증착할 수 있는
스퍼터링 장치
본 장치는 수정 진동자 등의 베이스 전극 성막을 목적으로 개발된 로드록 방식 스퍼터링 장치입니다.
Loading Chamber와 Sputter Chamber의 2 Chamber 구성으로, 가열부터 증착, 취출까지 전자동으로 처리할 수 있습니다.
「베이스 전극 증착 공정」의 라인화가 가능하여 생산성 향상 및 작업 효율 증대에 기여합니다. 양면 동시 성막에 의해 생산성이 뛰어납니다.
용도・응용 예
각종 전자 부품에 대한 전극용 금속막의 형성
특징
- 1. 고효율 캐소드 채용으로, 타겟 사용 효율 약40％ 달성.
- 2. 랙＆피니언 방식 채택으로 안정된 반송
- 3. DC Bombard 기구[표면개질용](옵션)
사양
| 배기 펌프 | RP＋TMP 옵션: 크라이오 펌프 대응 가능 |
|---|---|
| 설치 면적 | W1,100mm×D3,640mm×H1,680mm |
| 중 량 | 1,900kg |
| 전원 용량 | AC200～220V(3φ)／27kVA(78A) |
| 타겟 크기 | W126mm(5inch)×H178mm(7inch)×t6mm |
