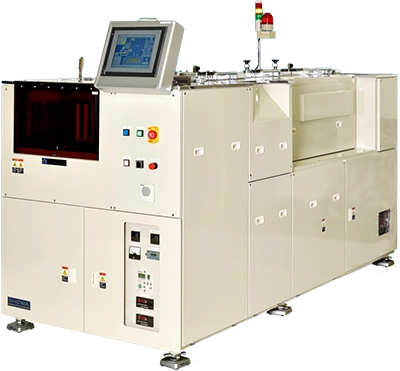

로드록 방식 통과형 스퍼터링 장치
SPH-2410-Ⅱ
두 종류의 박막을 양면에 동시 성막할 수 있는
스퍼터링 장치
본 장치는 수정 진동자 등의 베이스 전극 형성을 목적으로 개발된 로드록 방식 통과형 스퍼터링 장치입니다.
Loading Chamnber・ Sputter Chamber의 2실 구성으로, 가열부터 성막, 취출까지 전자동으로 처리할 수 있습니다.
「베이스 전극 성막 공정」의 라인화를 통해 생산성 향상과 작업 효율 개선에 기여합니다.
용도・응용 예
각종 전자 부품에 대한 전극용 금속막의 형성
특징
- 1. SPH-2500T-Ⅱ에 비해 1 Lot 처리량이 약 1.5배
- 2. 양면 동시 성막으로 인해, 높은 생산성으로 가동 가능
- 3. 랙 & 피니언 방식 채용으로 안정적인 이송 실현
사양
| 배기 펌프 | RP＋CRYO |
|---|---|
| 설치 면적 | W1,100mm×D3,965mm×H1,280mm |
| 중 량 | 2,000kg |
| 전원 용량 | AC200～220V(3φ)／35kVA(99A) |
| 타겟 크기 | W126mm(5inch)×H253mm(10inch)×t6mm |
