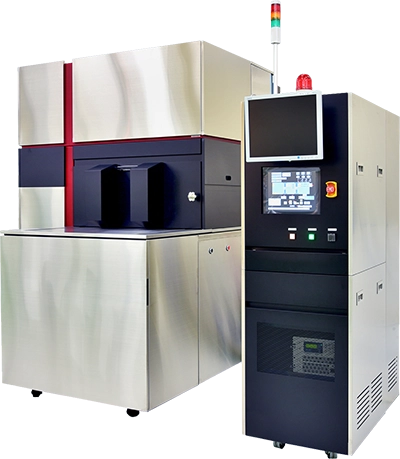

ALD 장치Atomic Layer Deposition Equipment

  1. TOP
  2. 제품 정보
  3. 성막 장비
  4. ALD 시리즈

복잡한 형상의 기판에 대한 성막에 최적

ALD(Atomic Layer Deposition) 방식은 기존의 CVD, PVD 방식에 비해 「핀홀 프리」, 「단차 피복성(Step Coverage)」, 「정밀한 막 두께 제어성」, 「막 두께 편차가 작음」 등의 우위성이 있습니다. 또, 플라즈마를 사용하는 PE-ALD에서는 저온 성막이 가능하여, 플라스틱처럼 열에 약한 재료에도 적용 가능합니다.
■ 대응 막종:SiO2，TiO2，Al2O3

용도・응용 예

고곡률 렌즈의 광학 코팅, 절연 목적의 유전체 코팅, 각종 디바이스의 가스 투과 방지막, 복잡한 형상의 기판에 대한 성막

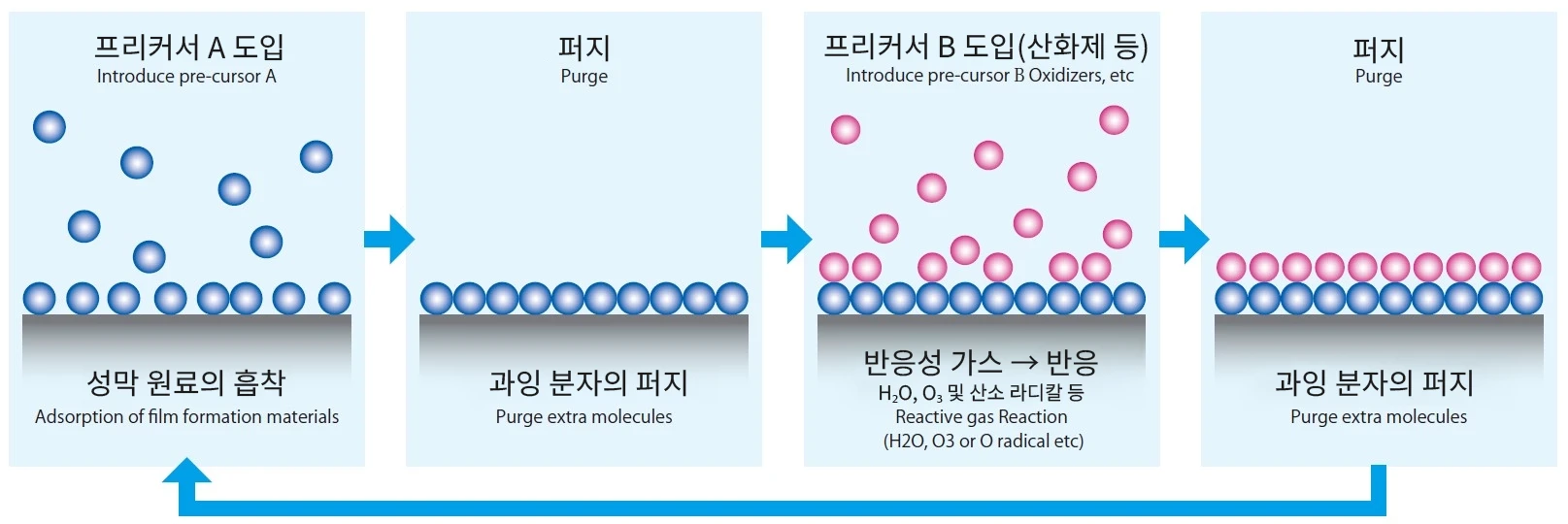

ALD의 원리

특징

  1. 1. 단원자층 씩 성막되므로 막 두께 제어성이 뛰어남
  2. 2. 높은 아스펙트비(Aspect Ratio) 기판에 대해서도 균일하게 성막 가능
  3. 3. 저온 성막 가능(RT~120℃)
  4. 4. 기판 면내 분포 균일성 우수
  5. 5. φ8인치 기판(Wafer) 24장 동시 처리 가능
  6. 6. 기판 회전 기구

사양

배기 펌프 TMP＋DRP
설치 면적 W3,200mm×D3,200×H2,600mm
중 량 1,200kg
전원 용량 AC200V(3Φ)／39.5kVA(114A)
